Fungsi Utama
-
- Analisis Kegagalan Material & Inspeksi Cacat: Menemukan kerusakan mikro, retakan, keausan, atau kontaminasi pada komponen mesin, suku cadang otomotif, struktur logam, dan sirkuit elektronik (PCB).
- Pemetaan Topografi Permukaan 3D: Mengonstruksi peta tiga dimensi dari permukaan sampel yang tidak rata untuk mengukur profil ketinggian, volume cacat, dan kekasaran material secara non-kontak.
- Inspeksi Sudut Kemiringan Kompleks: Memeriksa sampel dari berbagai sudut tanpa perlu mengubah posisi peletakan sampel, berkat bodi mikroskop yang dapat dimiringkan.
- Pengukuran Kuantitatif Terkalibrasi: Melakukan pengukuran dimensi dua dimensi (2D) seperti jarak, diameter, dan sudut dengan akurasi dan repetisibilitas yang dijamin oleh standar sertifikasi.

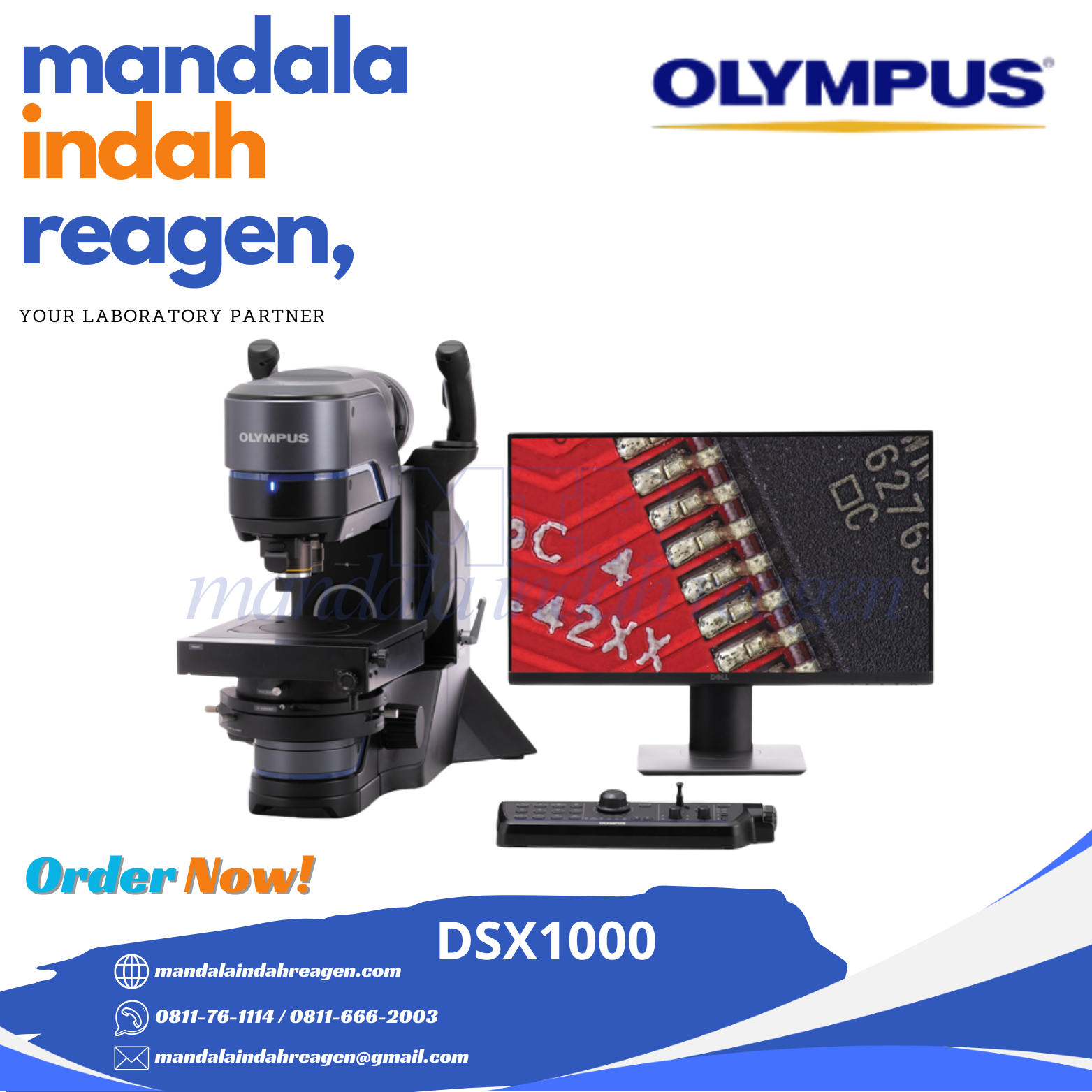

Spesifikasi Teknis Olympus DSX1000
| Parameter | Spesifikasi |
|---|---|
| Tipe Mikroskop | Mikroskop Digital Optik (Digital-only system, pengamatan via monitor PC) |
| Rentang Perbesaran | 20x hingga 7.000x menggunakan Optical Zoom terintegrasi |
| Rasio Zoom Kepala | 10x Motorized Optical Zoom |
| Pilihan Metode Pengamatan | 6 Metode dalam 1 Klik: Brightfield (BF), Darkfield (DF), MIX (BF+DF), Oblique (Miring), Polarisasi Sederhana, dan DIC (Differential Interference Contrast) |
| Sistem Lensa Objektif | Menggunakan teknologi lensa premium Olympus UIS2 (Tersedia jajaran hingga 17 pilihan lensa objektif dengan NA tinggi hingga 0.95 atau Super Long Working Distance) |
| Mekanisme Penggantian Lensa | Sliding Nosepiece / Quick Change Attachment (Lensa digeser/ditukar instan tanpa memutus koneksi kabel kamera) |
| Sensor Kamera / Resolusi | CMOS resolusi tinggi dengan dukungan mode 3CMOS (Mampu menghasilkan tangkapan gambar maksimal hingga 5760 x 3600 piksel) |
| Kecepatan Bingkai (Frame Rate) | Live streaming lancar hingga 60 fps untuk objek bergerak |
| Sistem Optik Akurasi | Telecentric Optical System (Menjamin ukuran objek tidak mengalami distorsi perspektif saat fokus berubah) |
| Mekanisme Pergerakan Bodi | Coded Free-Angle System (Bodi utama/kolom dapat dimiringkan ± 90° dan meja sediaan dapat berputar ± 90°) |
| Karakteristik Optik | Eucentric Design (Titik tengah sampel tetap berada di tengah layar meski bodi dimiringkan) |
| Meja Sediaan (Stage) | Motorized XYZ Stage yang dikendalikan penuh secara elektronik via software atau konsol kontrol |
| Sistem Perangkat Lunak | Didukung software analisis khusus (seperti OLYMPUS Stream / PRECiV) untuk pengolahan gambar, pengukuran otomatis, dan pembuatan laporan |
Fitur Unggulan
- Best Image Function: Menampilkan 6 hasil visualisasi sampel dengan 6 metode pencahayaan berbeda sekaligus di satu layar monitor, mempermudah operator memilih metode terbaik untuk menonjolkan goresan atau kontur material.
- High-Speed 3D Stitching: Menggabungkan (stitching) gambar-gambar makro secara vertikal dan horizontal dengan kecepatan tinggi untuk menghasilkan satu citra topografi 3D berskala luas tanpa kehilangan detail mikron.
- Guaranteed Accuracy and Repeatability: Pengukuran pada DSX1000 tidak hanya akurat melainkan memiliki garansi ketertelusuran standar nasional/internasional, menjadikannya instrumen penentu keputusan yang valid pada divisi Quality Control (QC) pabrik.
